首頁無重力粒子混合機的結構如圖所示，電機通過減速機、鏈條、鏈輪帶動兩根主軸以一定的速度作等速反向轉動，以一定角度安裝在主軸上的槳葉將一部分物料拋灑到整個容器空間，物料在機內受機械作用而處于瞬間失重狀態，廣泛交錯產生對流、擴散混合，因此在極短的時間內可以達到均勻混合。進行固～液混合時液體由裝在頂部的噴嘴霧化噴入。筒體上部可選裝分散棒將結團的物料打散。

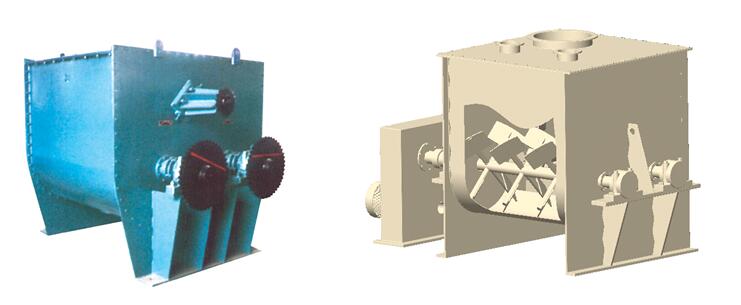

無重力粒子混合機外形圖
1、可進行固～固（粉體和粉體）混合、固～液（粉體和液體）混合，能作干燥作業，也可用作反應設備。
2、對比重、粒度等物性差異較大的物料混合時不產生偏析，而獲得十分均勻的混合物。
3、混合精度高、固～固混合在1：1000配比時，偏差為0.003～0.008%。
4、混合速度快，一般粉體的混合只需5分鐘左右。
5、能耗低，是一般混合機的1/4—1/10。
6、可密閉操作，運轉平穩可靠，維修方便。
三、應用領域
化學工業：化學藥品、化妝品、洗滌劑、涂脂、玻璃硅、顏料的混合。
農業領域：農藥、化肥、飼料及各種添加劑生產中的混合。
食品工業：小麥粉、谷物、奶粉、香料、咖啡、味精、加碘食鹽的混合。
其 它：藥品生產、砼添加劑、塑料等行業的混合，粉料的干燥.
四、產品性能參數
|
型 號
|
WZ—0.1 |
WZ—0.25 |
WZ—0.5 |
WZ—1 |
WZ—2 |
WZ—4 |
WZ-6 |
|
全容積 (m3) |
0.1 |
0.25 |
0.5 |
1 |
2 |
4 |
6 |
|
裝 載 系 數 |
0.6 |
||||||
|
每 次 投 料(Kg) |
36 |
90 |
180 |
360 |
720 |
1440 |
2160 |
|
裝機功率 |
3 |
4 |
5.5 |
7.5或11 |
15或22 |
37 |
45 |
|
最大外形尺寸 |
1100×106? ×723 |
800×700 |
1600×1300 |
1650×1390 |
2250×2100 |
2900×2112 |
4960X2240 |
|
設備總重量 |
302 |
750 |
1000 |
1500 |
2300 |
5100 |
10500 |
注：
⑴本機每次投料量按物料比重0.6計算，如WZ—2其滿載裝載量：
W1=全容積×比重×裝填系數=2×0.6×0.6=0.72噸=720kg。
⑵上表所列每次投料量只適用比重≥0.6的混合物料。但當比重＜0.6時，每次投料量，W2=全容積×實際比重×裝填系數，如某物料比重為0.3，DL—2其滿載裝載量W2=2×0.3×0.6=0.36噸=360kg。
五、本廠該產品先進之處、品質保證：
1、采用本廠特殊設計的傳動齒輪箱，結構緊湊，傳動精確，壽命長，噪聲低，安裝極為簡單。
2、焊接筒體，增加整體剛性，無泄漏，減少衛生死角，美觀大方。
3、分段式法蘭聯結主軸，確保主軸應有的加工精度。
4、嵌裝式機械、盤根雙道密封確保零泄漏。
六、訂貨須知
1、如需要帶夾套混合機，請在訂貨合同中注明：夾套內的介質、最高工作壓力、最高工作溫度等技術參數。
2、標準機型為手動底部兩口出料，如需要電動、氣動出料及底部大開門出料時請在訂貨合同中注明。
3、如需要與物料接觸部分為不銹鋼材質時，請在訂貨合同中注明不銹鋼牌號和對表面拋光要求。
4、本公司還可根據用戶需要，設計、制造符合特殊工藝要求的混合機，我們將盡善盡美為你解決。
